東芝（TOSHIBA）旗下快閃存儲器部門，最近常因分拆、出售消息上新聞版面，但是技術突破并未因此停歇。稍早前才發表包含96層堆疊的3D NAND Flash，以及首款基于3D NAND Flash制程生產的QLC類型顆粒等消息；而11日，東芝又再宣布3D NAND Flash結合TSV技術，單一顆粒容量將能達到1TB。

2015年夏天，東芝曾發表TSV（Through-Silicon Via，直通硅晶穿孔）技術導入應用消息，取代傳統打線接合（Wire bonding）的裸晶堆疊封裝技術，能夠提高產品資料傳輸吞吐量，并且降低消耗功率。11日又再宣布，正火熱的3D NAND Flash率先導入TSV技術應用，傳輸速率、容量、功耗表現又將創下新紀錄。

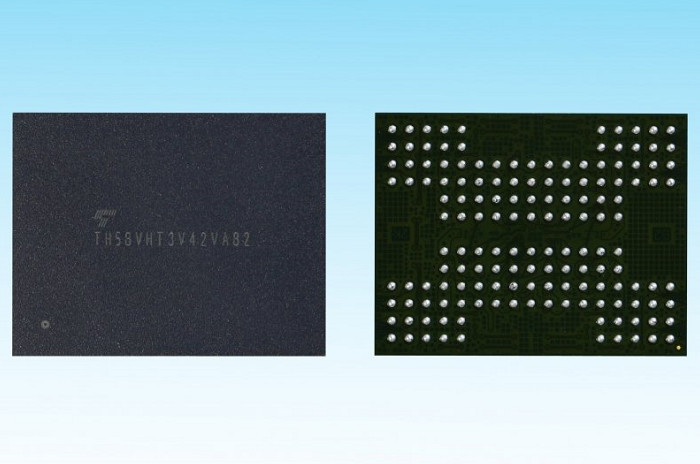

▲ 東芝將TSV技術導入至3D NAND Flash產品線應用

這款BiCS FLASH本質上是屬于TLC架構類型，將以48層堆疊3D NAND Flash制程，結合TSV技術進行生產，其Toggle DDR介面具有1066Mbps傳輸速率。東芝所標示裸晶堆疊封裝數量，雖然維持既有的8、16層，但是已經足以提供單顆容量達512GB、1TB產品，意味單一裸晶容量有512Gbit（64GB）這么大。

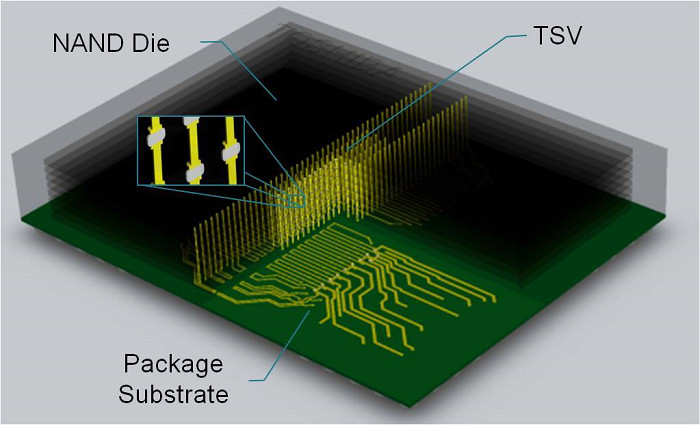

▲TSV技術應用示意圖

東芝今年2月曾發表512Gbit產品訊息，但那是基于64層堆疊的3D NAND Flash，現在導入TSV技術應用的3D NAND Flash只有48層，可見未來還有容量密度提升空間。東芝已在6月試產，正式樣品將于下半年陸續出貨，并預定8月在美國舉行的Flash Memory Summit活動，展出與介紹這項技術產品。
